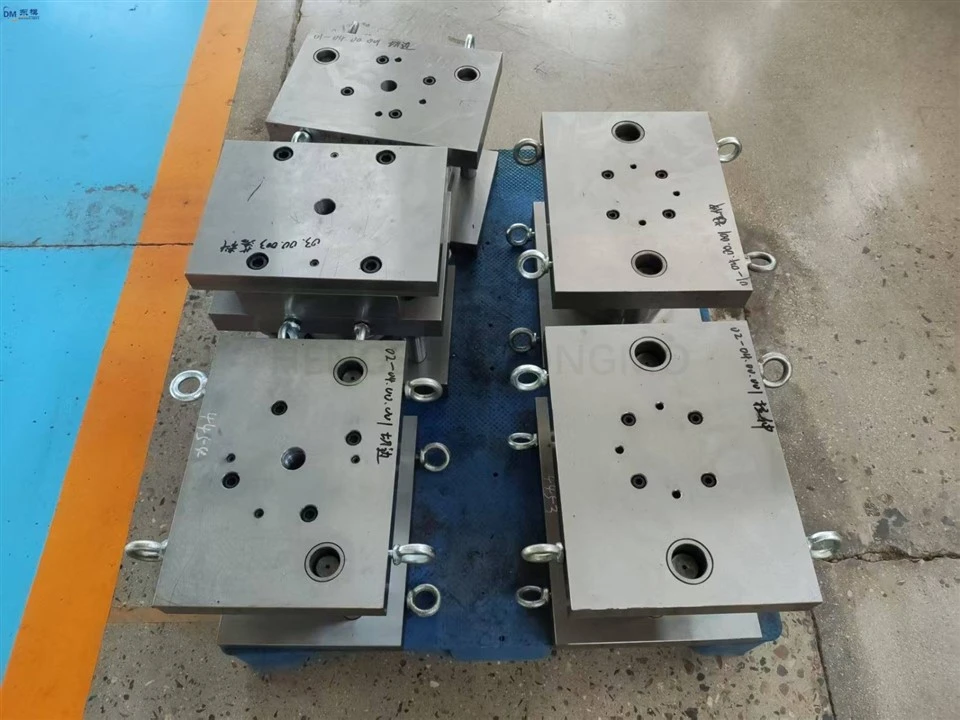

Matrice za risanje kovinske glave po meri; Matrice za globoko vleko z aluminijasto glavo

I. Učinkovitost materiala in analiza procesnih zahtev

1. Značilnosti materiala

- SKD11: Visoko-ogljikovo, visoko{3}}kromovo hladno obdelano jeklo. Visoka vsebnost ogljika, odlična odpornost proti obrabi in trdnost, primerni za izdelavo -odpornih in visoko{6}}obrabnih matric za hladno žigosanje.

- Cr12MoV: orodno jeklo iz-ogljika,-kroma, molibdena-vanadija. Dobra splošna zmogljivost z dobrim ravnovesjem med odpornostjo proti obrabi in žilavostjo.

Obe jekli sta občutljivi na nadzor temperature kaljenja in popuščanja. Ustrezna toplotna obdelava lahko poveča učinkovitost materiala.

2. Zahteve postopka

Cilji optimizacije procesa kaljenja in popuščanja:

- Izboljšajte trdoto in odpornost proti obrabi ter podaljšajte življenjsko dobo matrice.

- Zagotovite enotno in fino notranjo strukturo materiala, izboljšajte žilavost in odpornost proti razpokam.

- Nadzirajte deformacije in preostale napetosti ter tako zagotovite natančnost dimenzij matrice.

II. Optimizacija procesa kaljenja

1. Predgretje in nadzor temperature ogrevanja

Predgretje in ogrevanje sta ključnega pomena za preprečevanje termičnih razpok in deformacij obdelovanca. Več-stopenjsko predgretje lahko ublaži notranjo napetost, kar je še posebej pomembno pri velikih-matricah. SKD11 je kaljen pri 1020~1050 stopinjah, Cr12MoV pa pri 1030~1080 stopinjah, da se doseže popolna avstenitizacija.

2. Izbira medija za gašenje

Medij za kaljenje vpliva na hitrost in enakomernost ohlajanja. SKD11 uporablja kaljenje v olju ali hitro hlajenje s plinom, da zagotovi trdoto večjo ali enako 60HRC in zmanjša tveganje za razpoke. Cr12MoV lahko uporablja -visokotlačno atomizacijsko hlajenje za izboljšanje enakomernosti hlajenja in nadzor notranje napetosti.

3. Optimizacija hitrosti hlajenja

Hitrost hlajenja je prilagojena s kombinacijo numerične simulacije in dejanskih meritev za izboljšanje notranje mikrostrukture jekla. Razumna hladilna krivulja je zasnovana tako, da zagotovi enotno tvorbo martenzita, prepreči vroče razpoke in izboljša splošne lastnosti materiala.

III. Optimizacija procesa kaljenja

1. Natančen nadzor temperature in časa kaljenja

Kaljenje zmanjša krhkost materiala. Tako SKD11 kot Cr12MoV uporabljata dvo-postopek kaljenja:

- Prva-temperatura kaljenja: 550~600 stopinj. Kaljenje pri visoki-temperaturi zmanjša stres.

- Druga-temperatura kaljenja: 180~220 stopinj. To izboljša proces kaljenja in stabilizira mikrostrukturo.
